Навесная фасадная система Волна

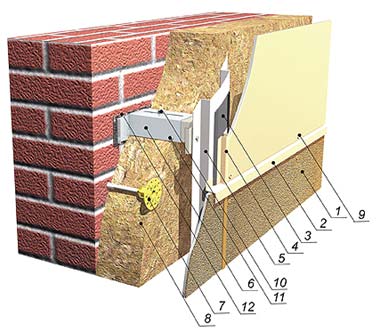

ФС «Волна – 1» предназначена для крепления волокнисто- и фиброцементных плит применением шурупов и заклепок.
1 Фасадная плита; 7  Крепитель утеплителя;
2 Планка горизонтального шва; 8  Утеплитель;
3 Лента ЕПДМ; 9  Заклепка;
4 Планка вертикального шва;  10  Болт, гайка, шайба;
5 Вертикальный несущий профиль; 11  Саморез по металлу;
6 Кронштейн несущий телескопический; 12 Паронитовая прокладка.

По отношению к другим фасадным системам, предлагаемым на территории России, ФС «Волна» имеет несколько отличительных особенностей.

Во-первых, высокая несущая способность подоблицовочной конструкции – допустимая высотность здания 75 м. в IV ветровом районе.

Во-вторых, полное соответствие пожарным требованиям: огневые испытания, проводимые по специальной методике, показали, что ФС «Волна» - не имеет ограничений по применению для всех типов зданий.
В-третьих, используемый в системе телескопический кронштейн, позволяет компенсировать отклонения от стены прямолинейности до 170 мм. И, кроме того, ФС «Волна» - одна из немногих систем, в которой отсутствуют горизонтальные направляющие обрешетки, что обеспечивает навесному фасаду большую сейсмостойкость.

Все предлагаемые комплектующие, имеют санитарно-эпидемиологические заключения, пожарные и сертификаты соответствия, прошли климатические испытания на свето- и морозостойкость, сопровождаются заводскими паспортами качества.

Благодаря оригинальному техническому решению навесная система «Волна» при небольшом собственном весе обладает высокой несущей способностью и рассчитана на применение различных фасадных экранов (не только волокнисто- и фиброцементных плиты,  но и керамогранит, металлокассеты и т.д.).

Разрешенная Госстроем высотность зданий для применения системы «Волна» по несущим нагрузкам составляет 25 этажей и может применяться в регионах с высокими ветровыми нагрузками, например во Владивостоке и Приморском крае. НФС «Волна» также успешно прошла испытания на сейсмостойкость.

Телескопические кронштейны, применяемые в системе, позволяют регулировать отклонения от вертикали до 170 мм. Важный штрих: для монтажа системы нет нужды специально готовить поверхность несущей стены - выравнивать ее либо "облагораживать" каким-то другим способом.

Система позволяет скрыть последствия предыдущей эксплуатации здания, а также различные трубы и провода, портящие внешний вид здания. Эта особенность не только ускоряет процесс "возрождения" фасада, но и удешевляет его.

ФС «Волна» обладает рядом эксплуатационных достоинств, делающих ее особенно привлекательной в регионах с резко континентальным климатом (как в Красноярске и в других территориях Сибири и Дальнего Востока), на Крайнем Севере.

Схема монтажа конструкции к стене спроектирована таким образом, чтобы поглощать и ослаблять термические деформации, возникающие при суточных и сезонных перепадах температуры, что позволяет избежать внутренних напряжений в материале облицовки и несущей конструкции, приводящих к появлению трещин и разрушению здания.

Наличие воздушного зазора способствует удалению из ограждающих конструкций атмосферной влаги и влаги, образующейся за счет диффузии водяных паров изнутри, что предотвращает образование грибков и плесени во внутренних помещениях здания.

Благодаря техническим и конструктивным особенностям фасадная система "Волна" удобна не только в эксплуатации, но и в монтаже. За счет тщательно продуманной системы крепежа и уникальной конструкции несущих кронштейнов значительно упрощается процесс выверки, сборки и крепления системы к стене. Возможно проведение фасадных работ в любое время года: "мокрые" операции исключены из процесса.

Монтаж системы может осуществляться в любое время года, независимо от погодных условий, а также без выселения жильцов.

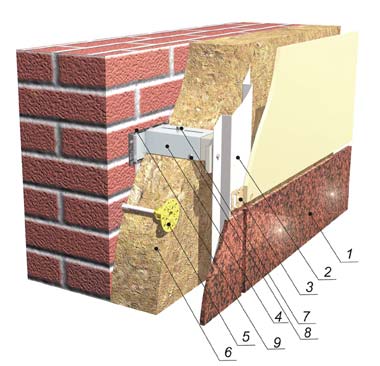

ФС «Волна – 2» предназначена для крепления керамогранита на кляммеры.

волна 2.jpeg
1 Фасадная плита, керамический гранит 600х600 6 Утеплитель;
2 Вертикальный несущий профиль; 7 Болт, гайка, шайба;
3 Кляммер; 8 Саморез по металлу;
4 Кронштейн несущий телескопический; 9 Паронитовая прокладка.
5 Крепитель утеплителя;

Устройство ФС "Волна-4"


  1. Сайдинг, панели из профилированных листов из тонколистового стального оцинкованного проката с полимерным покрытием
  2. Планка горизонтального шва;
  3. Лента ЕПДМ;
  4. Планка вертикального шва;
  5. Вертикальный несущий профиль;
  6. Кронштейн несущий телескопический;
  7. Крепитель утеплителя;
  8. Утеплитель;
  9. Заклепка фасадная (шуруп);
  10. Болт, гайка, шайба;
  11. Саморез по металлу;
  12. Паронитовая прокладка.

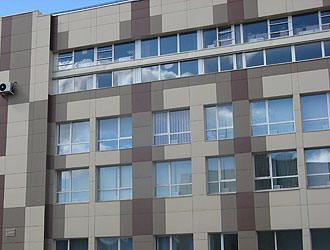

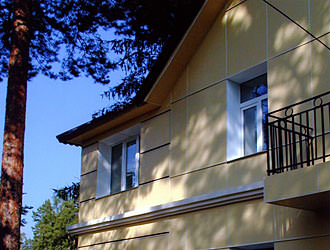

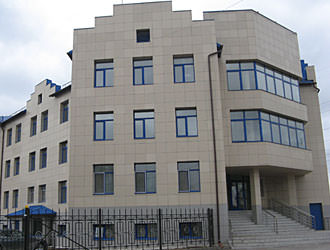

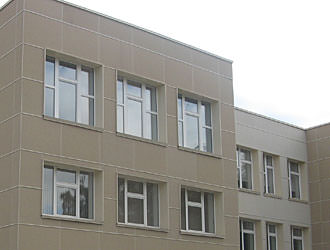

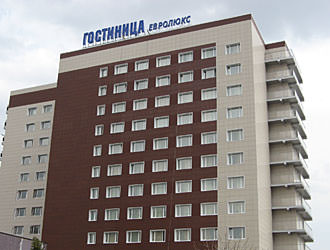

Применение фасадных систем "Волна 1"
1
2
3
4
5

Цвета по каталогу RAL

Карта стандартных цветов по каталогу RAL

  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
